華天防火門監控系統可實時監控防火門狀態。針對常閉防火門，在門打開的時候做出報警提示;針對常開防火門，在接收到消防報警信號時關閉防火門，防止火災以及煙霧的蔓延。該系統具有可靠性、實時性并具有數字化智能化、網絡化、自動化等特性;廣泛用于智能樓宇、文化體育旅游餐飲、石油化工、文教醫療、金融科技等領域。

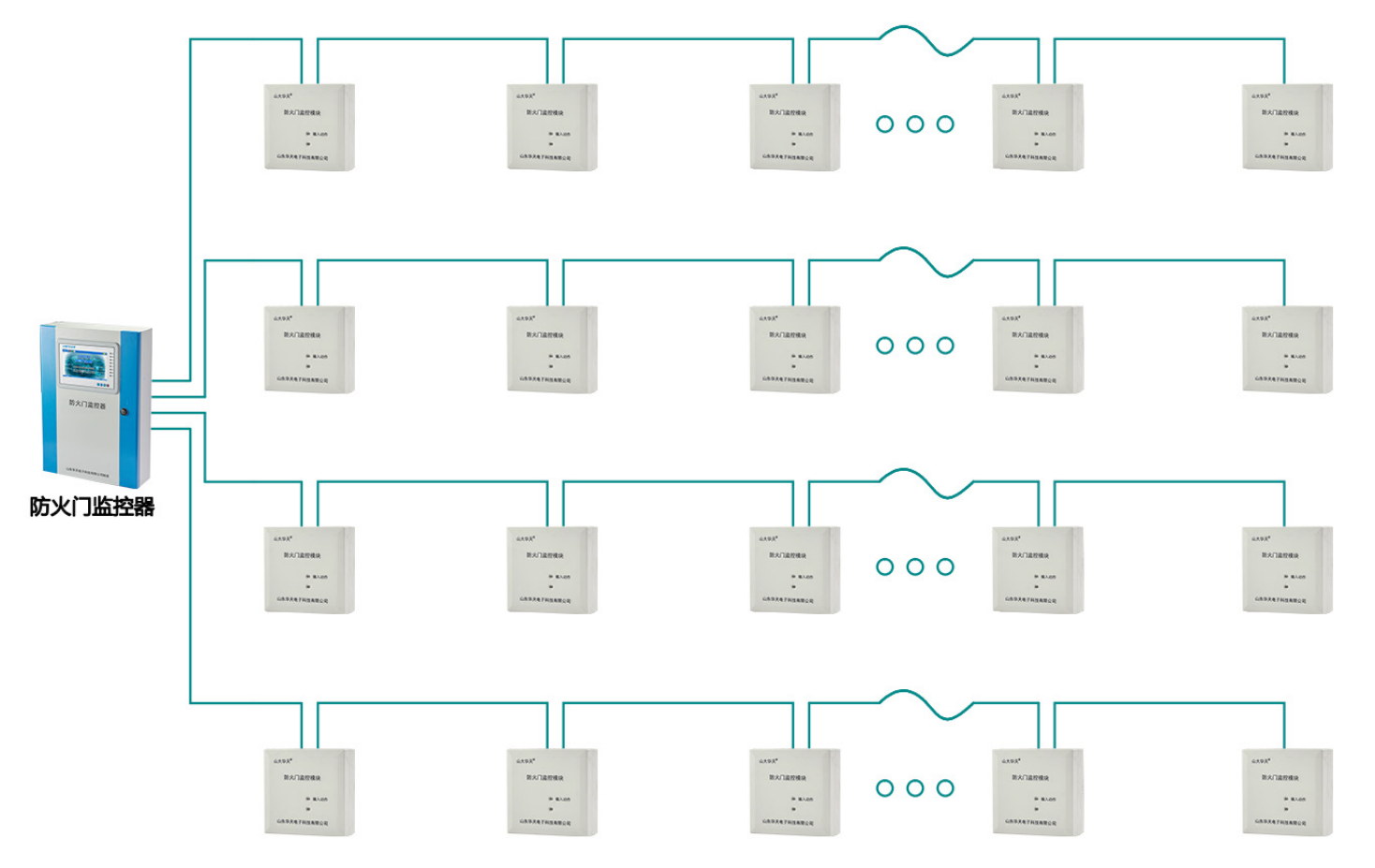

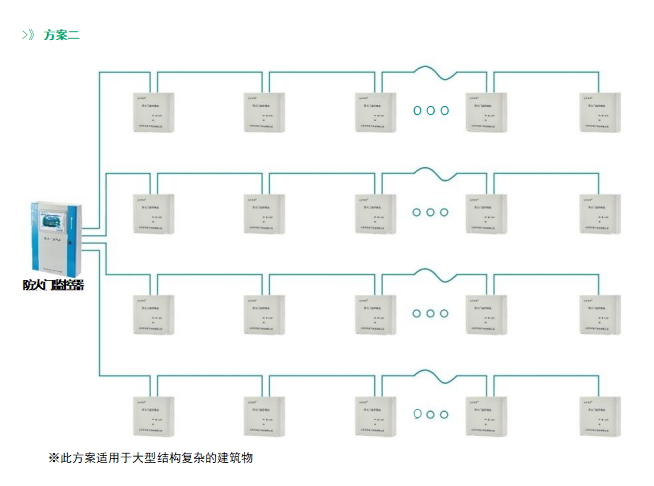

該系統由防火門監控器、常開防火門監控模塊、常閉防火門監控模塊、門磁開關、電磁釋放器、電動閉門器、液壓閉門器等組成。該系統是通過監控模塊收集防火門開合狀態信息，上傳至防火門監控器:當有火災發生時防火門監控器接收到火災報警主機的火災信號，監控器通過通訊總線將命令發至防火門監控模塊，關閉常開防火門。
設備及型號
系統特點
1.監控報警
監控防火門的開合狀態；
報警響應時間：≤2s;
報警光信號：紅色 LED 指示燈常亮；
報警聲信號：可手動消除，當再次有報警 信號輸入時，能再次啟動。
2.響應動作
防火門監控器和火災報警主機相連，從火災報警主機獲取火警信息；
收到火警信息時給各個防火門終端關閉信號。
3.故障報警
監控器與末端設備之間的連接線斷路、短路；
監控器主電源欠壓(≤80%主電源電壓) 或過壓(≥115%主電源電壓);
監控器與其分體電源間連接線斷路、短路
故障報警響應時間：≤2s;
故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動；
故障報警光信號：黃色 LED 指示燈常亮 故障期間，非故障回路的正常工作不受影響。
4.系統自檢
連接檢查：通信線路及供電線路的斷路、 短路、接地自檢；
設備自檢：主機及探測器的功能自檢。
5.報警記錄
記錄1000條相關故障報警信息；
報警類型：故障類型、發生時間、故障 描述；
報警事件查詢：直接通過監控主機進行查 詢報警記錄打印。

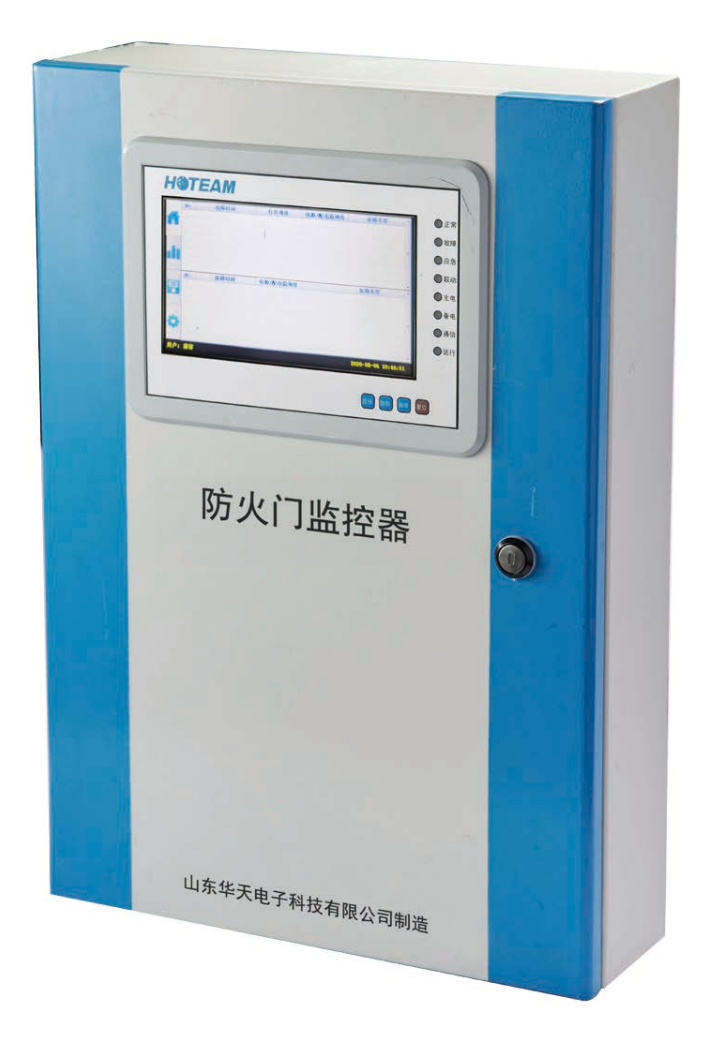

防火門監控器
技術特點
(1)采用嵌入式一體化觸摸屏，操作方便。
(2)配有蓄電池，斷電后可持續供電4小時。
(3)系統用戶權限分級，防止誤操作。
(4)可與火災報警系統連接。
(5)具有歷史事件記錄功能。
(6)壁掛式安裝。

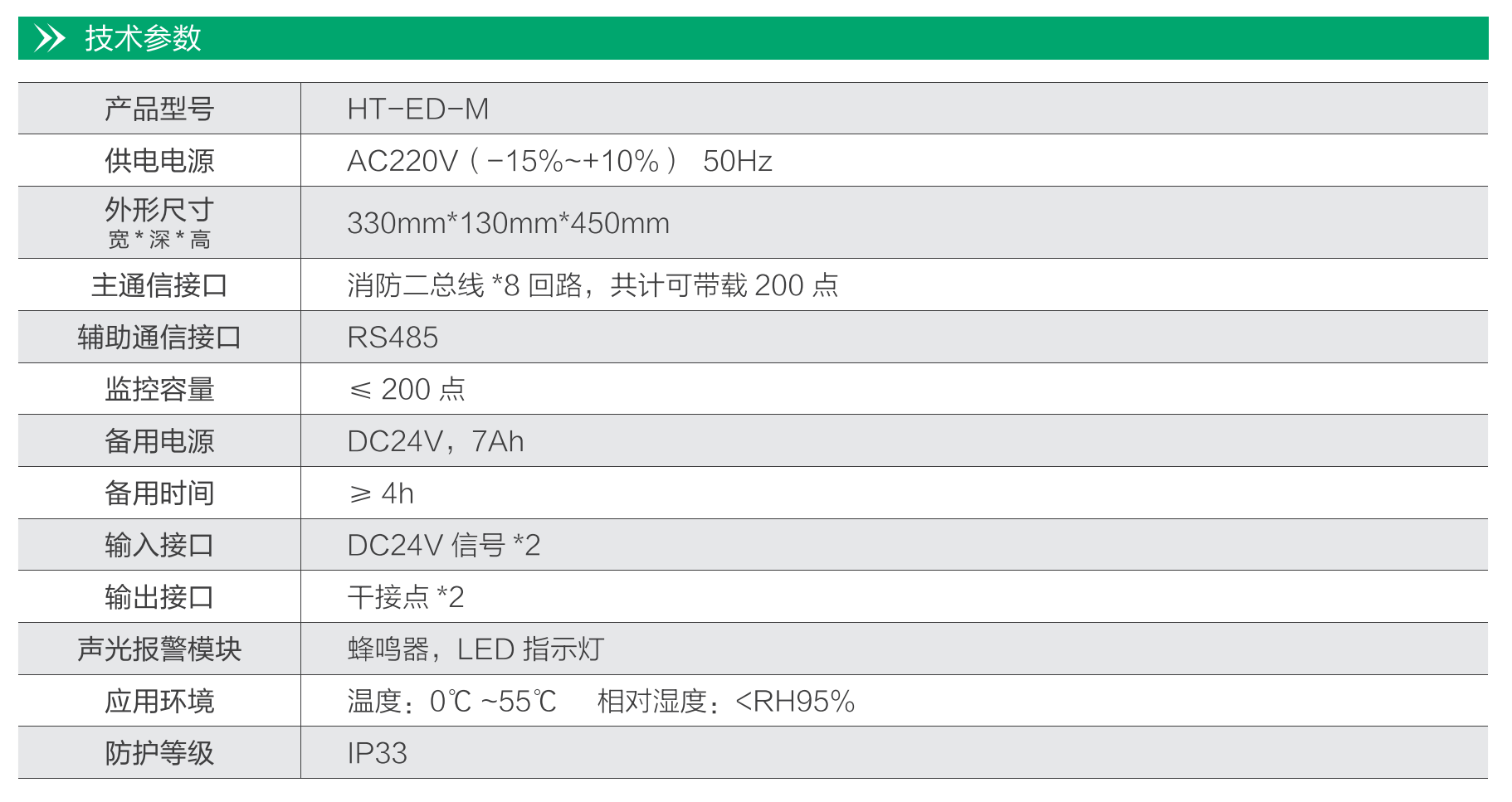

技術參數

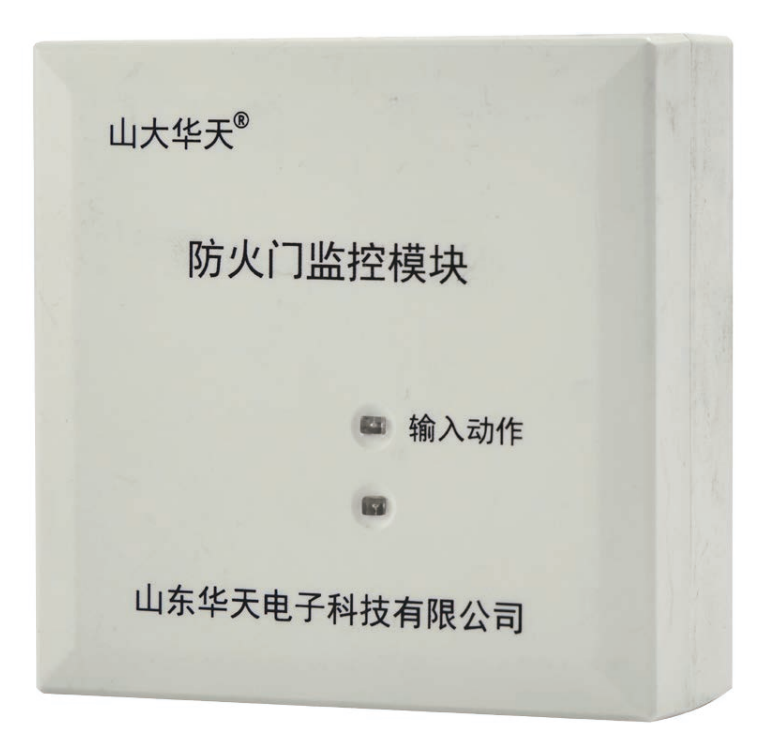

防火門監控模塊
技術特點
(1)報警功能
監控防火門的開閉狀態，檢測到異常開啟、異常關閉時向主機發送故障信號。
(2)控制功能
火災發生時，接收主機發出的關閉常開防火門的信號并向主機反饋。

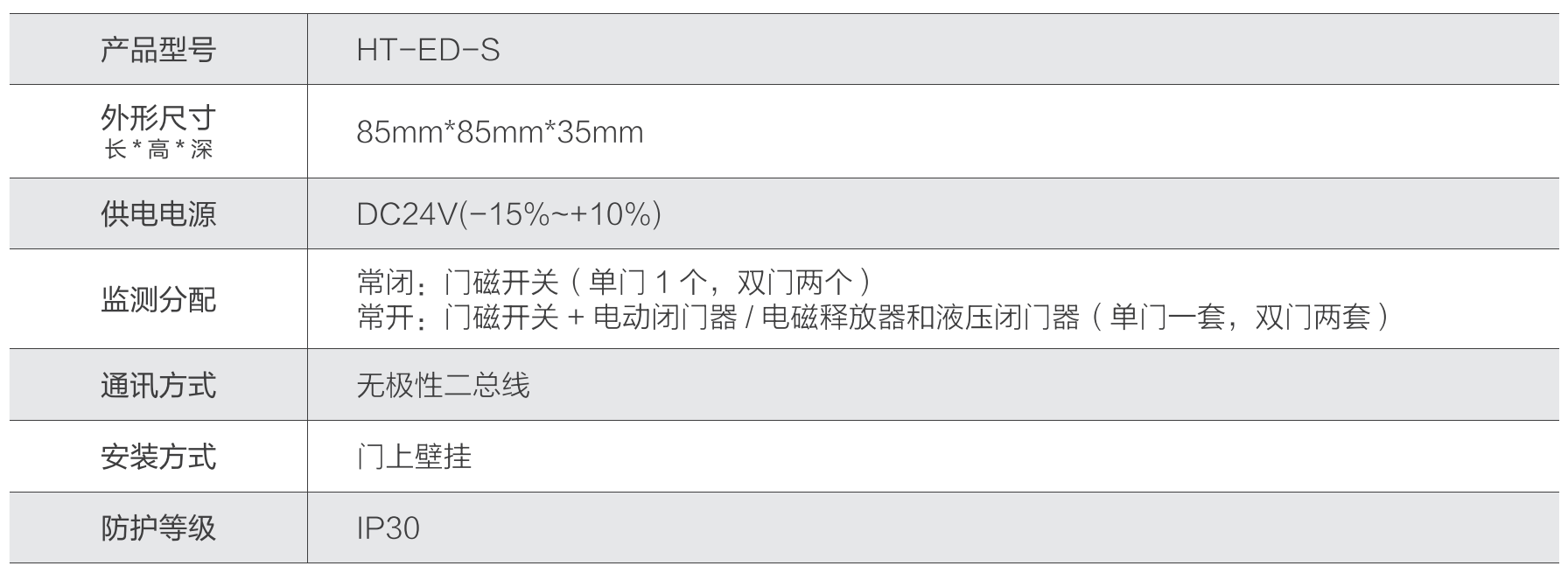

技術參數
終端設備

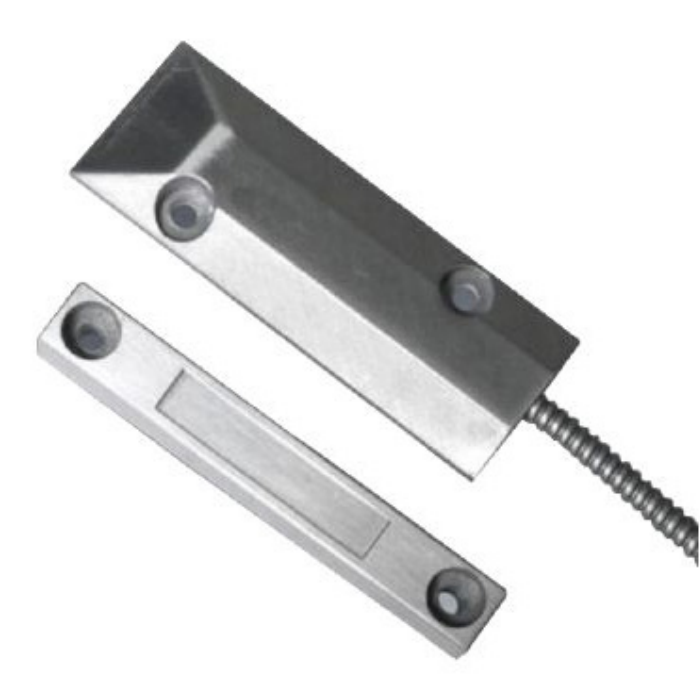

門磁開關
產品特點
(1)安裝簡便。
(2)抗震動沖擊能力強，穩定可靠。
(3)合金外殼，耐火雙絞線電纜，美觀大方。
(4)與防火門監控模塊配合使用，監控防火門的開合狀態。
安裝方式
帶線纜的部分安裝于固定門框或墻上。
不帶線纜部分安裝于活動門扇上。

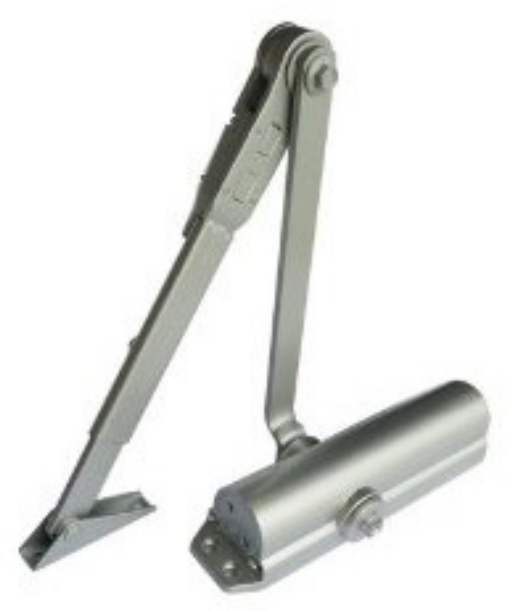

液壓閉門器
安裝方式
拉門側上門框安裝

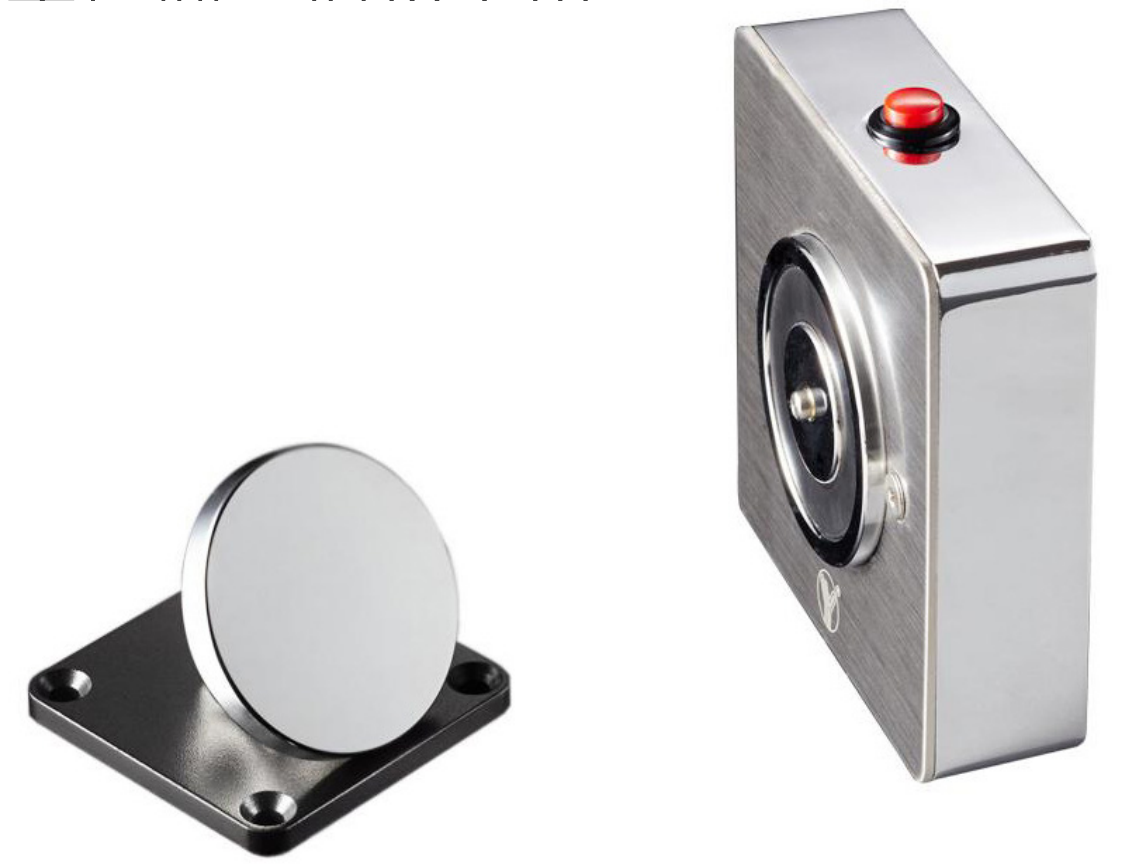

電磁釋放器
安裝方式
主體安裝于墻面，鎖扣采用鋼絲繩軟連接可自動消化安裝時產生的偏差。

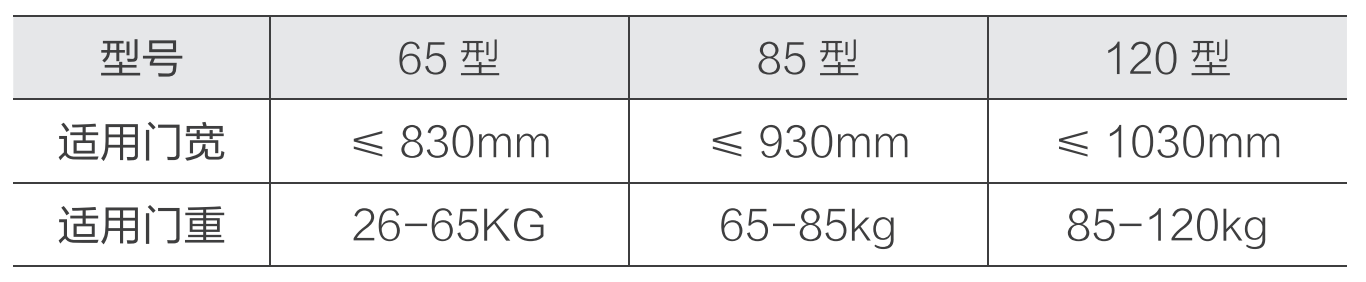

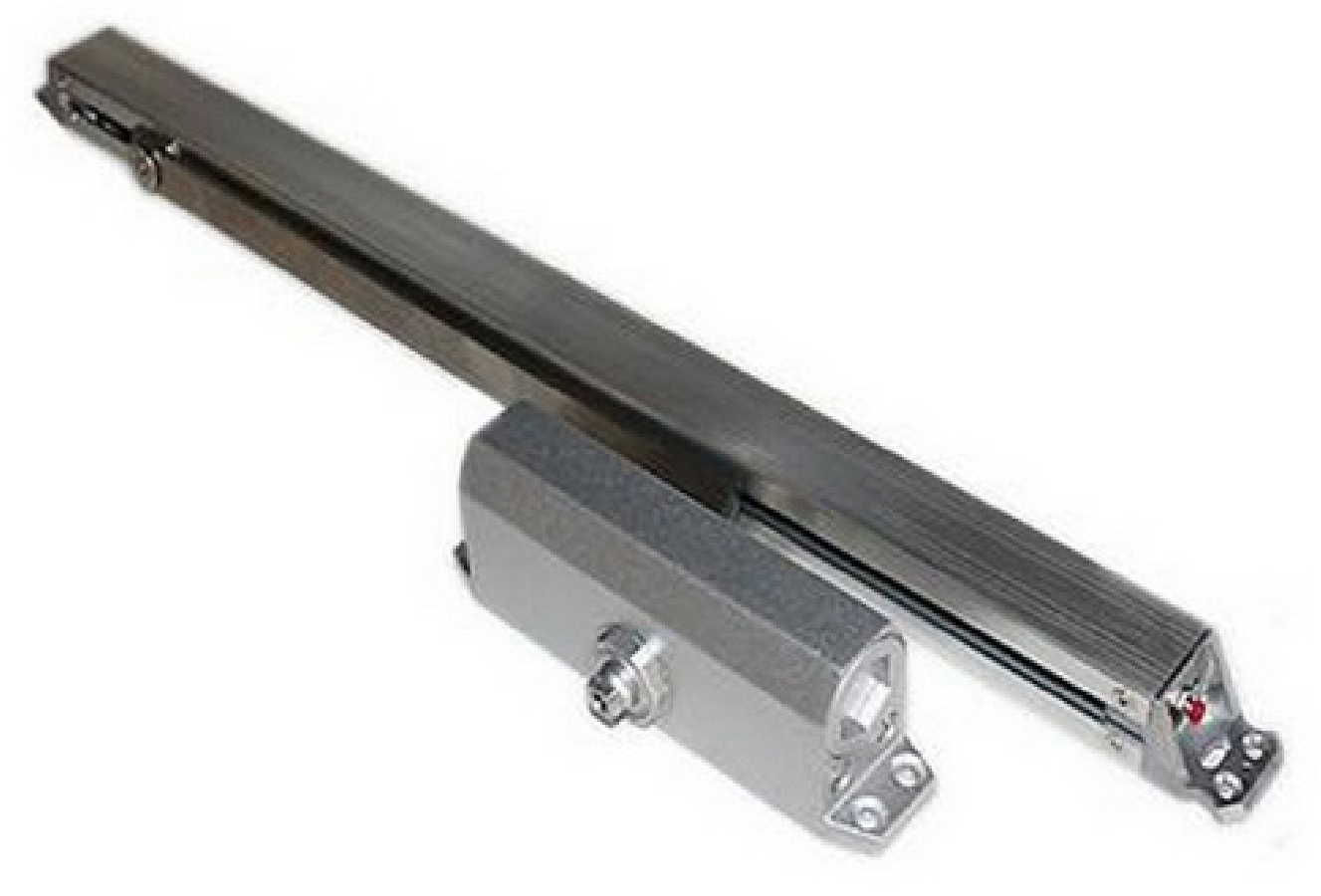

電動閉門器
產品特點
安裝方式
拉門側上門框安裝
選用提示
應選擇與門重相適應的閉門器，過大或過小均會導致無法正常使用。
布線要求
系統的導線選擇、線路敷設、接地電阻，應與火災自動報警系統的要求相同。
傳輸線路應采用金屬管、可撓(金屬)電氣導管、B1級以上的鋼性塑料管或封閉式線槽。
合用線槽時，不同電壓等級的線纜應有隔板分隔。
系統總線宜采用WDZN-RVS-2×線徑(與24V電源線同敷設時)或WDZN-RVSP-2×線徑(與220V線纜同敷設時)。
與電力、照明合用豎井時，應與配電線路電纜分別布置在豎井的兩側。
宜采用紅藍或紅黑兩種不同顏色的導線，正極為紅色，負極為藍色或黑色。
