華天應急照明與疏散指示系統分為集中電源集中控制型和自帶電源集中控制型兩種。

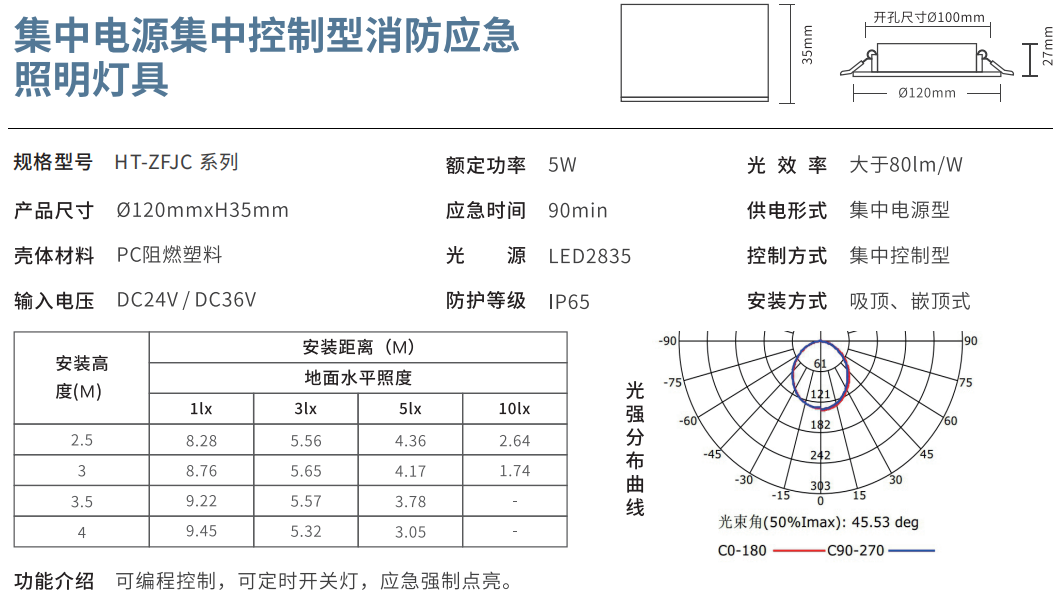

集中電源集中控制型系統由應急照明控制器、應急照明集中電源、集中電源集中控制型消防應急燈具及相關附件組成。
每臺電源標配8個回路，A型電源每個回路電流≤6A,B型電源每個回路電流≤10A。
功能特點
24小時不間斷自動巡檢。
實時掌握系統各電源及燈具狀態，確保關鍵時刻燈具的可用性，滿足現代智能建筑對消防應急照明的要求。
無極性可任意分支接線方式。
燈具供電與通訊采用無極性接線方式并且可任意分支，可適用兩線或四線，提高了系統連接的便利性與可靠性。
LED光源，節電環保。
應急標志燈與應急照明燈均采用LED光源，節能環保；標志燈具可進入節電工作模式。
不間斷巡檢，維護簡便快捷。
應急照明控制器可對消防應急燈具進行巡檢，及時發現燈具異常，提醒維護人員對燈具或線路進行檢修。

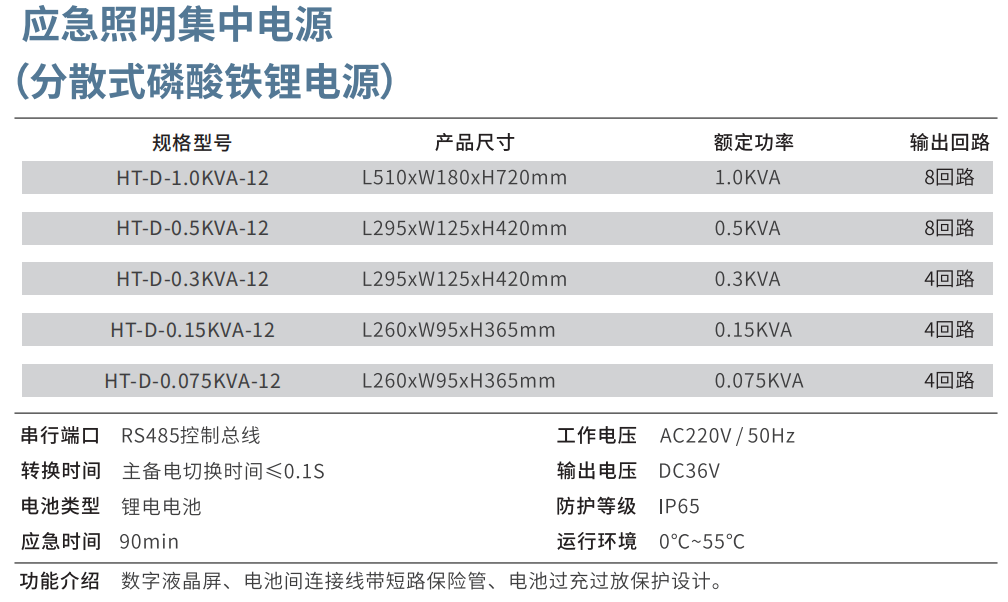

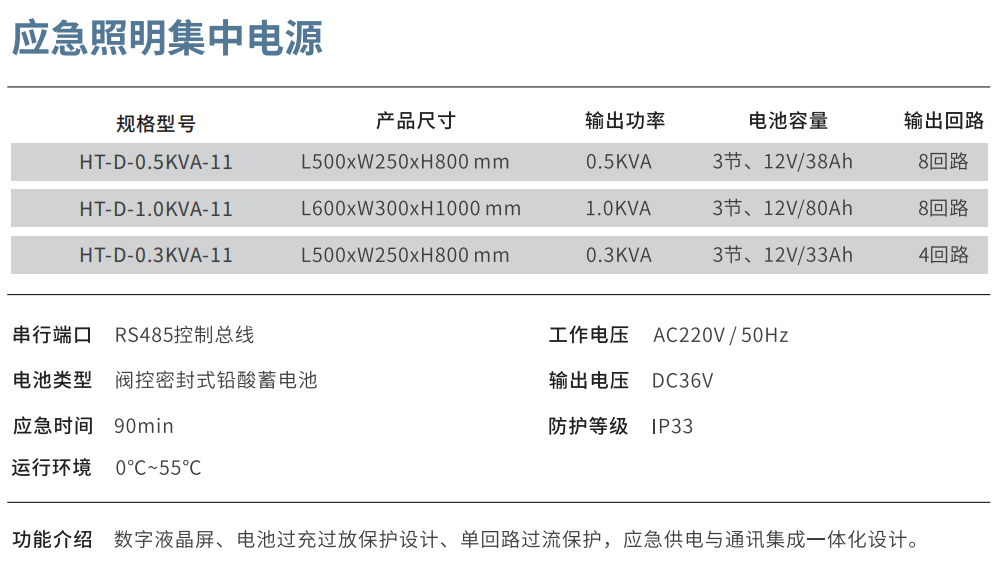

集中電源供電，便于維護。
應急標志燈和應急照明燈由集中電源提供工作電源，便于維護。
系統應用性廣。
可同時提供A、B型電源系統解決方案；A型電源電壓：DC36V,B型電源電壓：AC220V。
應用領域及解決方案
應用領域
應急照明控制器設置
◇設置于消防控制室內；無消防控制室的，應設置在有人值班的場所；
◇任一臺應急照明控制器控制燈具的數量不應大于3200盞。

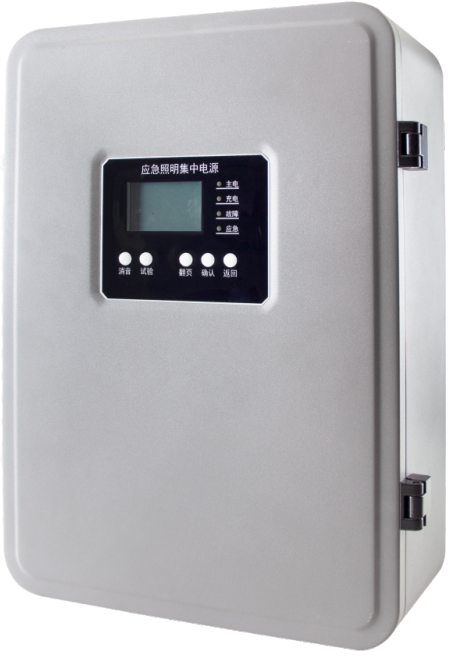

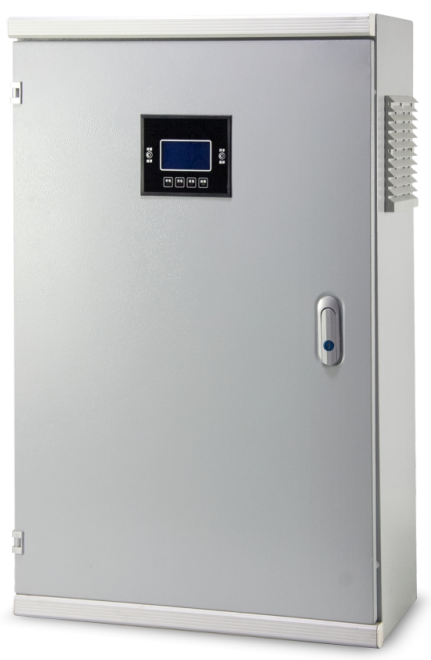

應急照明集中電源的設置
◇設置于值班室、設備機房、電氣管道井、弱電間、配電間或豎井內；
◇長距離隧道宜設置在隧道供電點附近；
◇單層多防火分區的每個防火分區配電間或豎井內；
◇多層建筑可若干層設置一臺集中電源；
◇集中電源額定輸出不應大于5KW;
◇設置在電氣豎井中的集中電源額定輸出功率不應大于1KW;
◇集中電源的輸出回路不應超過八路。

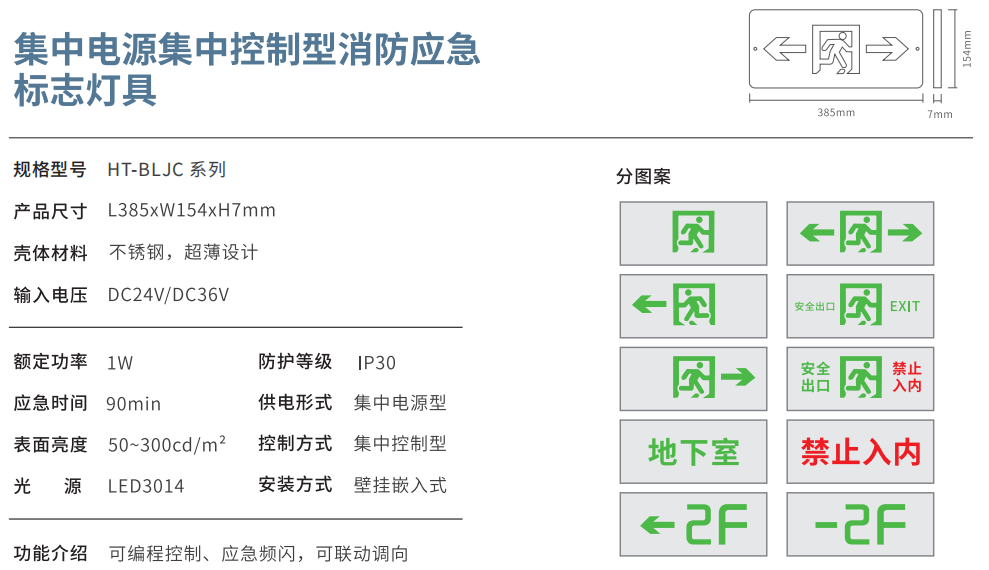

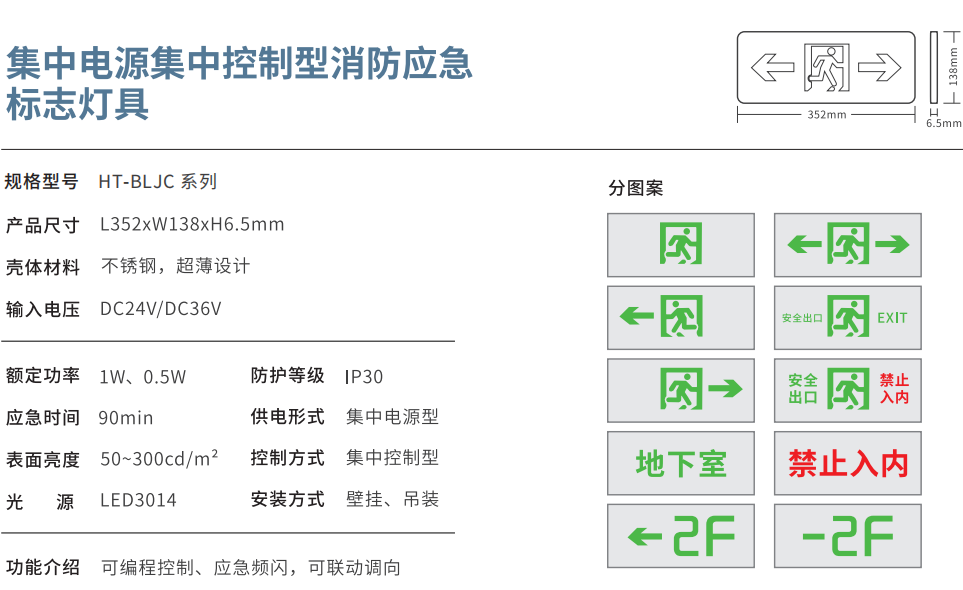

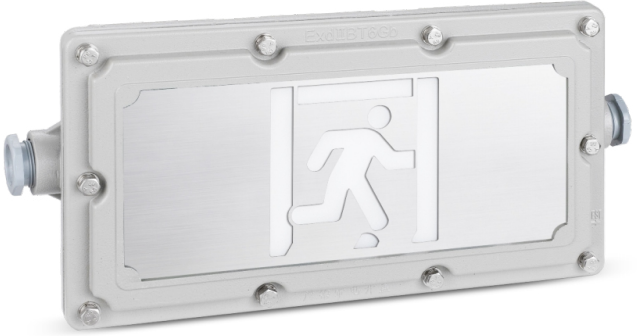

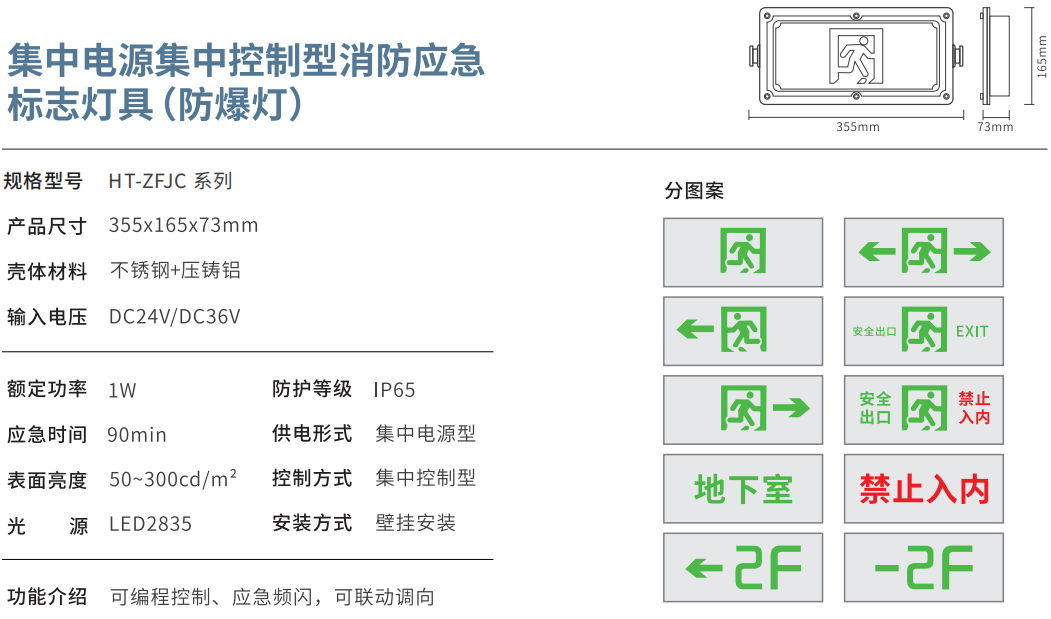

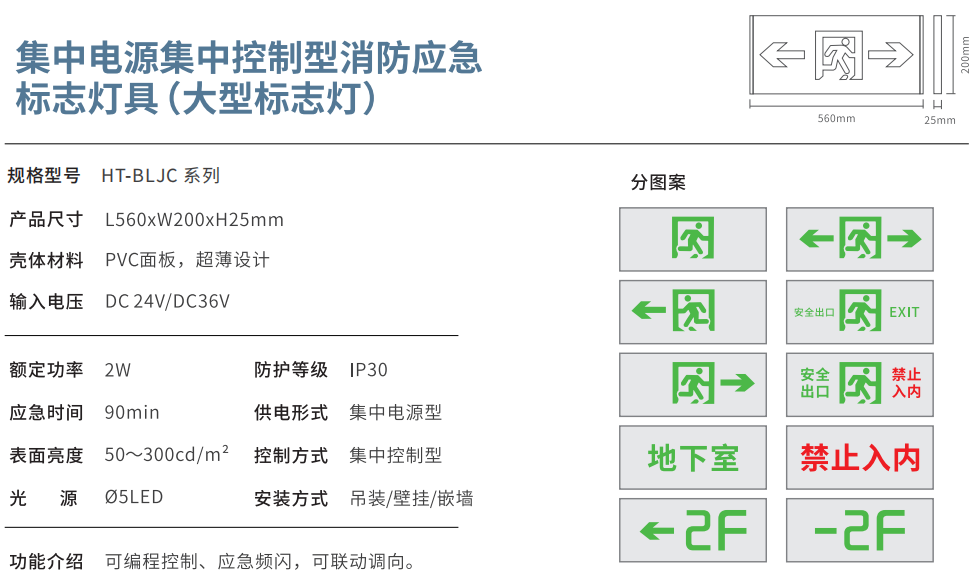

消防應急標志燈具的設置

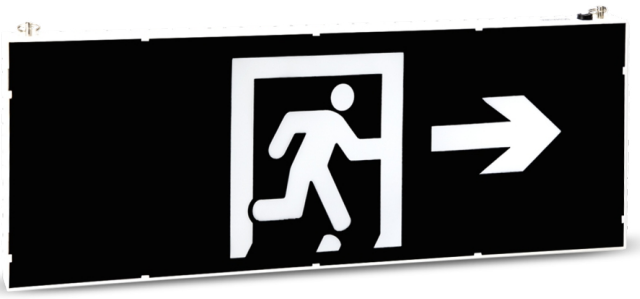

◇下列部位或場所應設指示出口的消防應急標志燈：
◇建筑物內的安全出口；
◇多層、高層建筑中各樓層通向疏散樓梯間或防煙樓梯間前室的門口；
◇公共建筑室內最遠點至房間疏散門距離超過15m的房間出口；

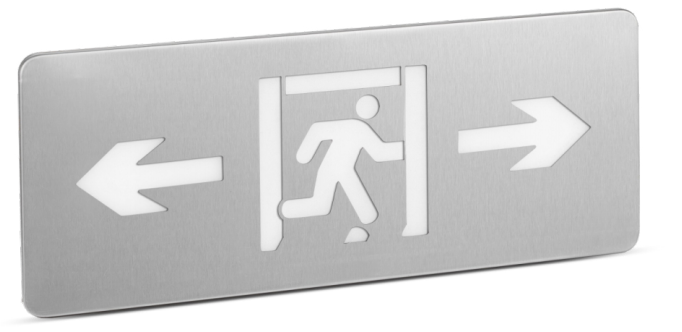

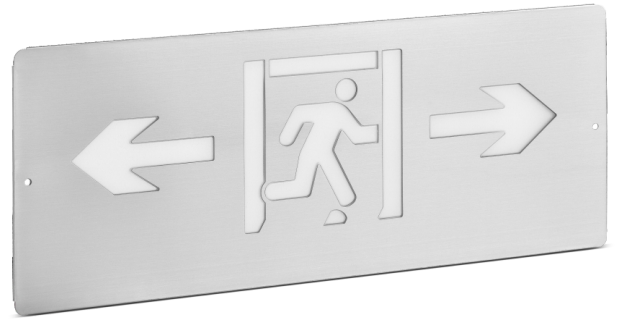

◇下列部位或場所應設置指示疏散方向的消防應急標志燈：
◇疏散走道拐彎處；
◇地下室疏散樓梯間；
◇超過20m的直行走道、超過10m的袋型走道；
◇人防工程；
◇避難間、避難層及其他安全場所；
◇設置在疏散走道的側面墻上時，高度宜底邊距地1m以下，標志燈設置間距不應大于10m;

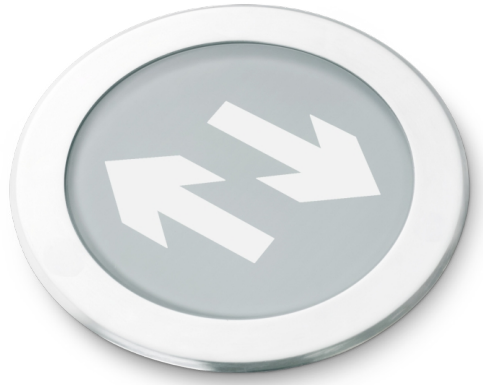

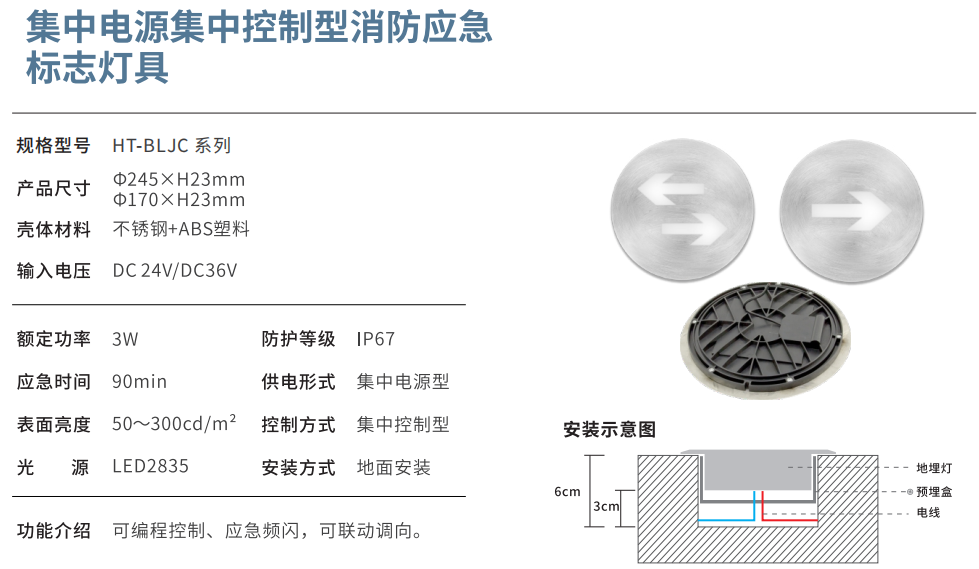

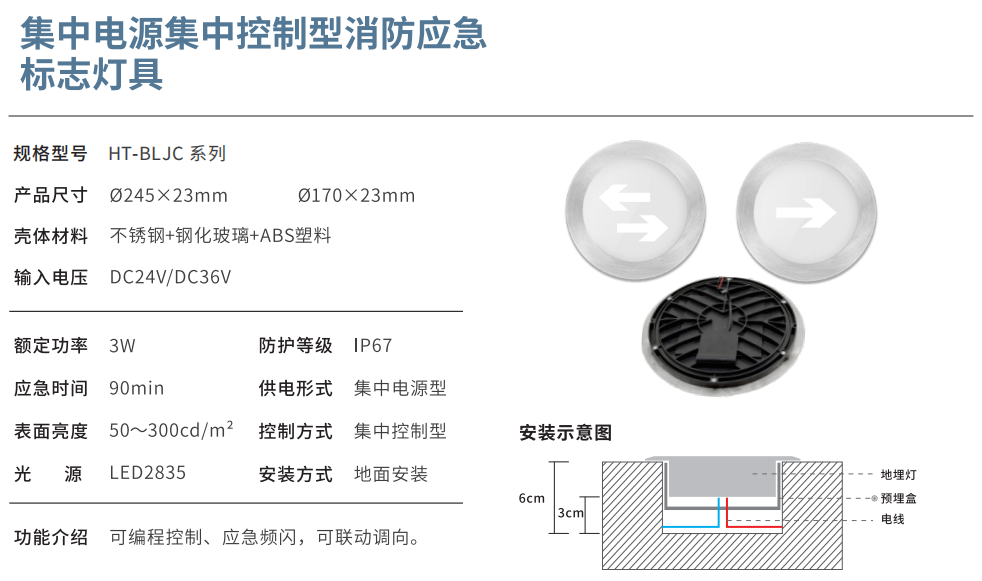

◇在地面設置時，設置間距不應大于3m;
◇人員密集場所的疏散出口、安全出口附近應增設多信息復合標志燈具。

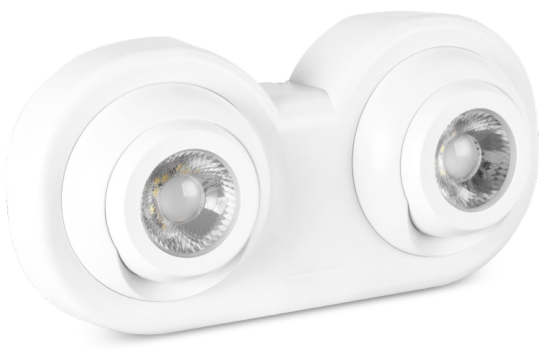

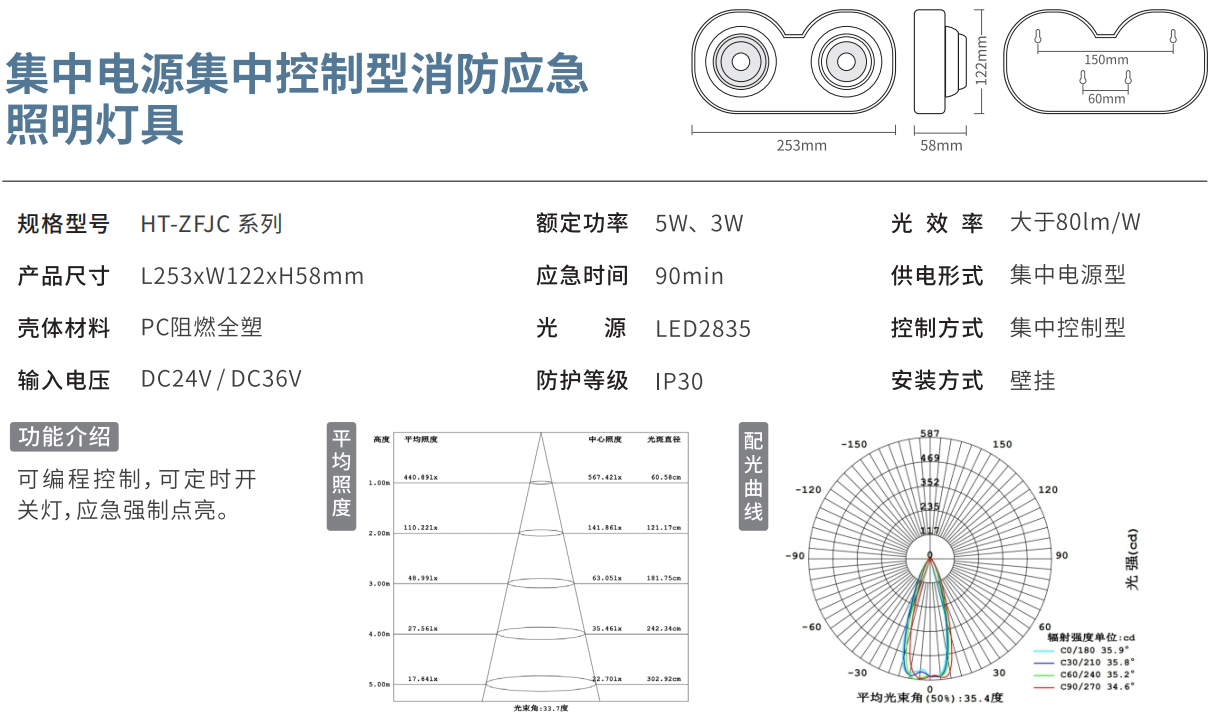

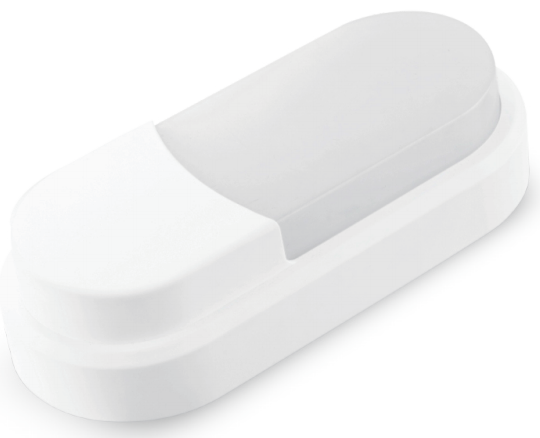

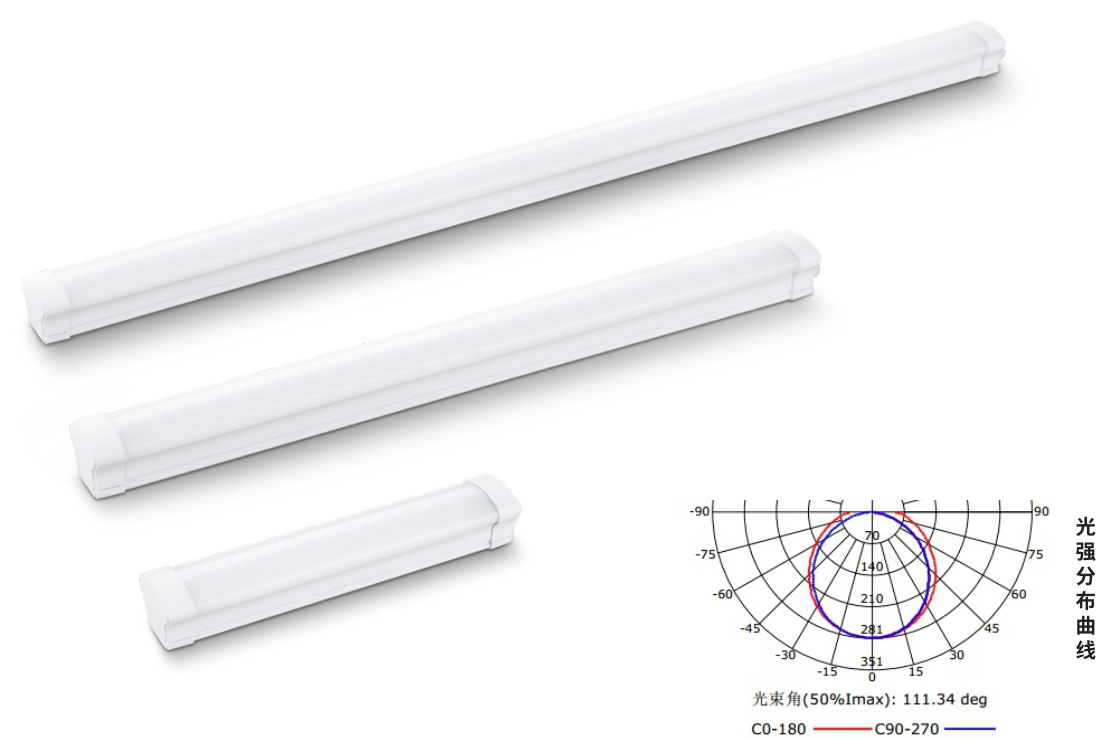

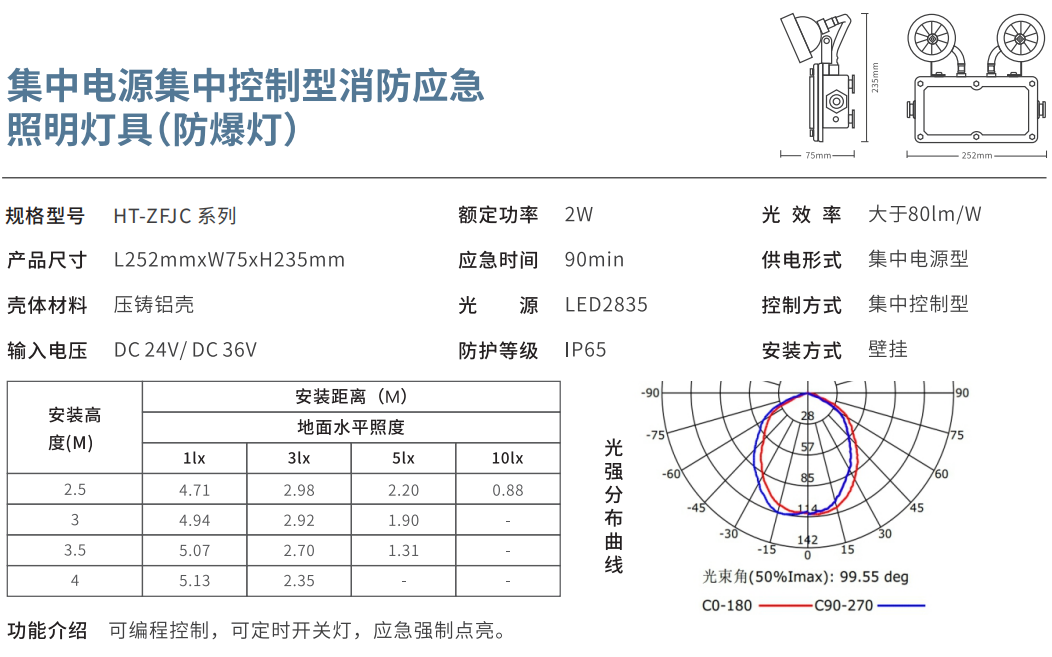

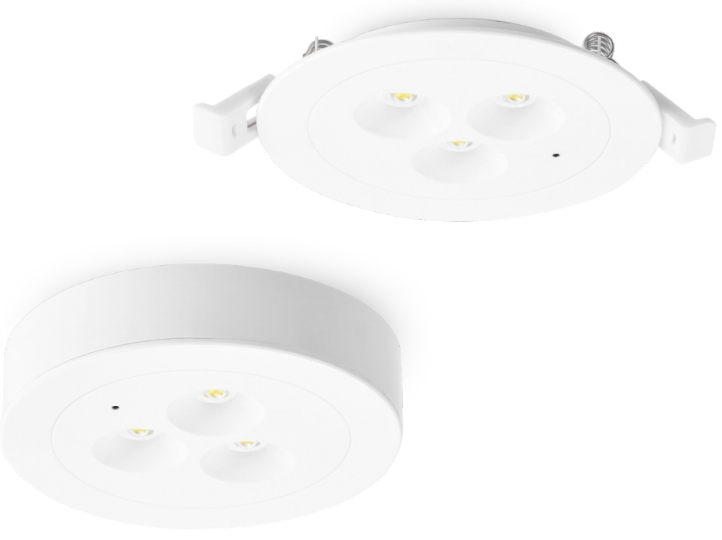

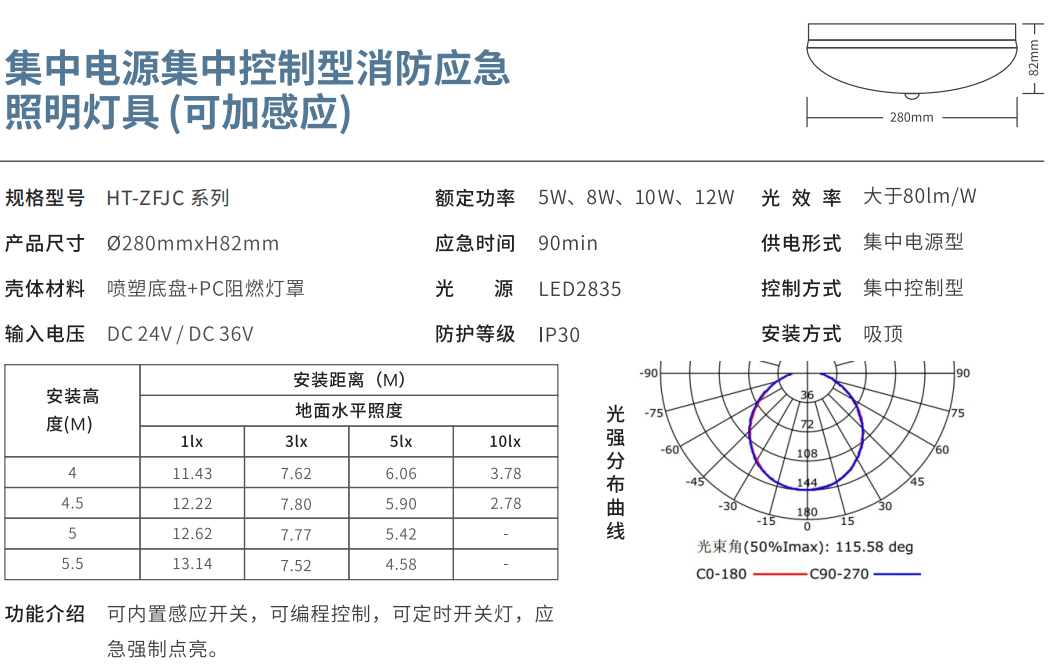

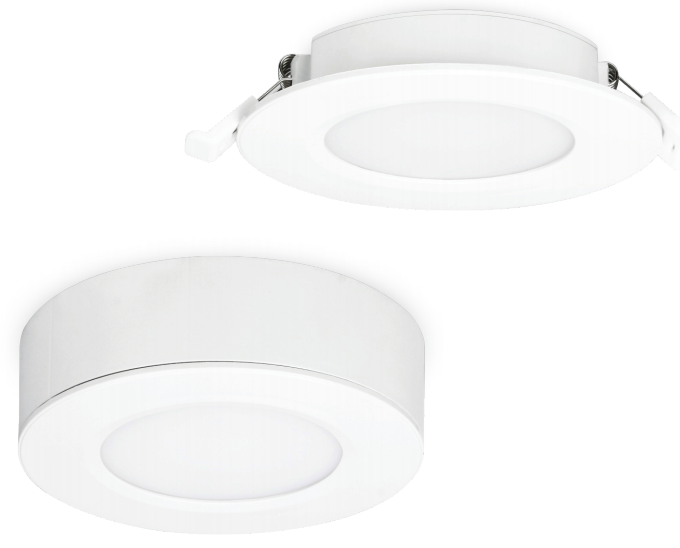

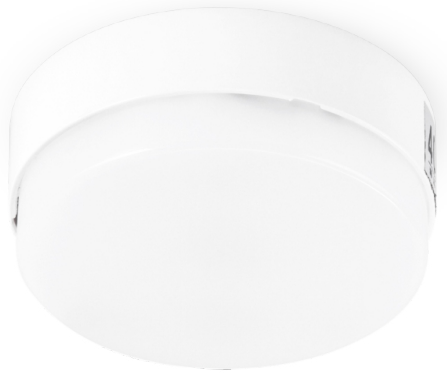

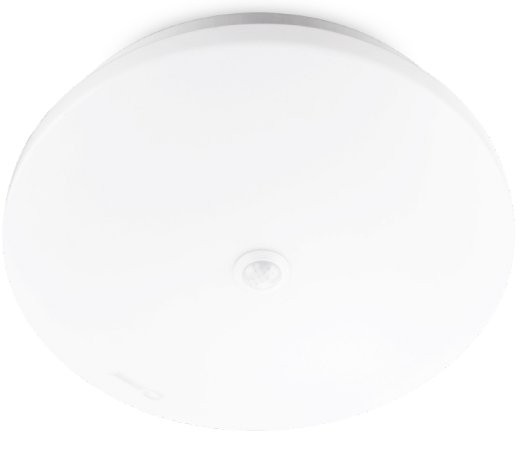

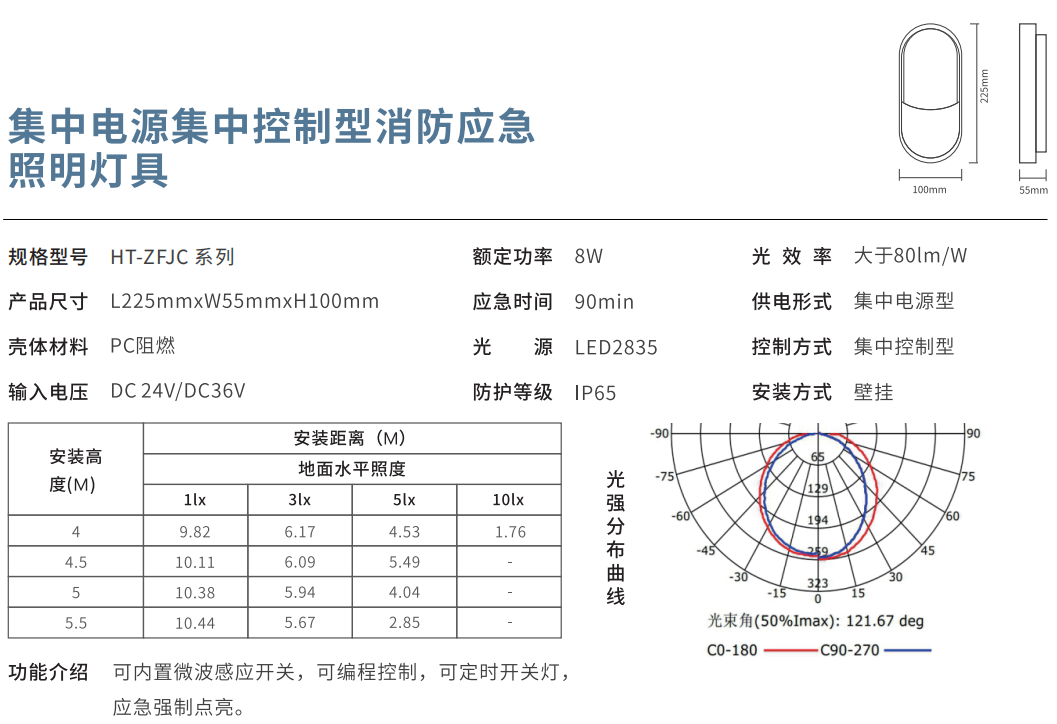

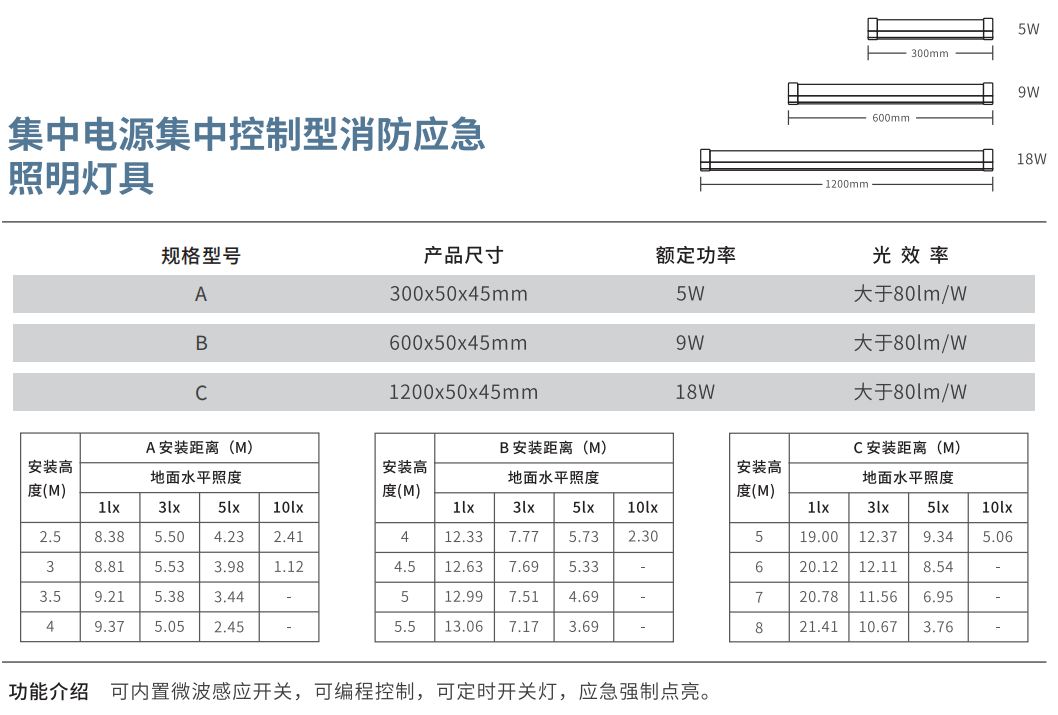

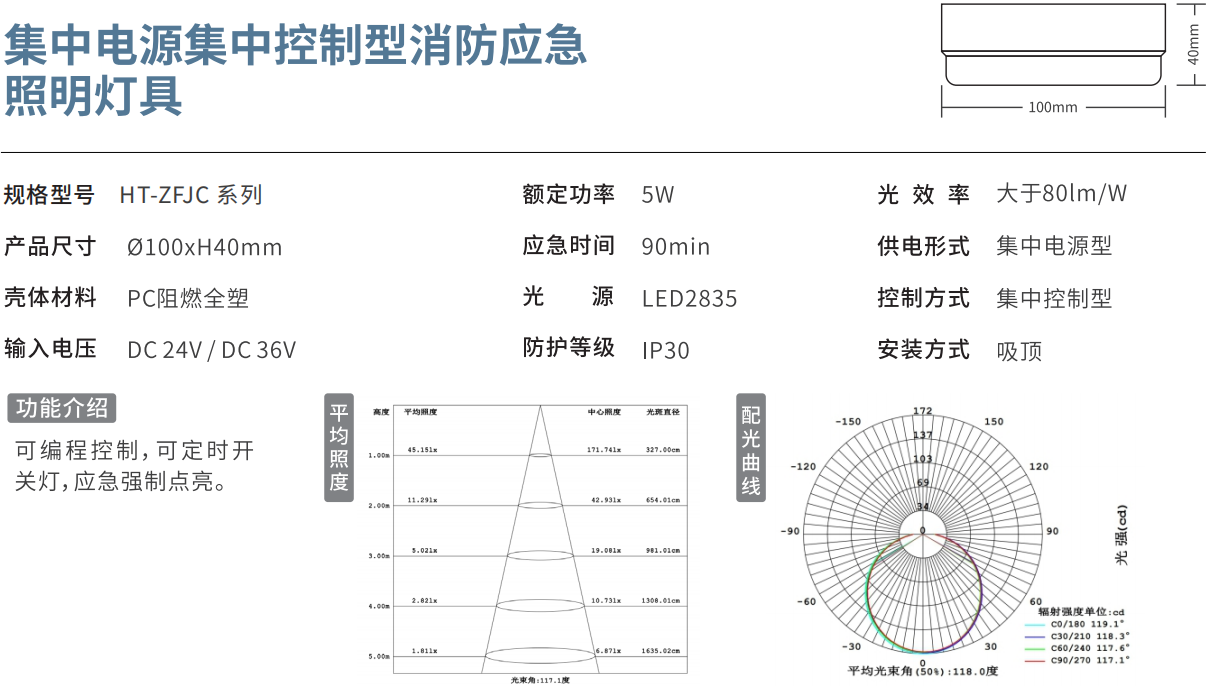

消防應急照明燈具的設置
◇設置于建筑物內的疏散走道、樓梯間、防煙樓梯間前室、消防電梯間及其前室、合用前室和避難層(間);
◇配電室、消防控制室、消防水泵房、防煙排煙機房、供消防用電的蓄電池室、自備發電機房、電話總機房以及發生火災時仍需堅持工作的其它房間；
◇無自然采光或夜間使用的公共場所及公共場所內流動人員數不少于5人的房間；
◇寄宿制幼兒園和小學的寢室、老年公寓的房間、醫院的病房和監護室等需要救援人員協助疏散的場所；
◇室內步行街、隧道兩側、人行橫通道和人行疏散通道等人員密集場所；
◇照明燈照度設計應滿足GB51309《消防應急照明和疏散指示系統技術標準》規定。
解決方案
各類公建、人員密集場所智能疏散系統應用圖例
應用場所
GB51309《消防應急照明和疏散指示系統技術標準》中3.1.2要求設置消防控制室的場所(各類公建、商場、醫院、學校、辦公樓、展覽中心等人員密集場所)。
系統特點
系統類型為集中電源集中控制型。
系統由應急照明控制器、應急照明集中電源和集中電源集中控制型消防應急燈具等組成。
應急照明控制器放置于消防控制中心(消防控制室)。
應急照明集中電源安裝在各樓層配電間，采用分散式供電方式給終端應急燈具供電：
一般場所選用A型應急燈具，局部空間大于8米應選用B型燈具；
控制器主機可實現系統設備狀態圖及燈具平面圖顯示，可設置動態疏散指示方案。
設有火災自動報警系統的住宅類項目智能疏散系統應用圖例
應用場所
GB51309中要求設有火災自動報警系統的住宅類項目
系統特點

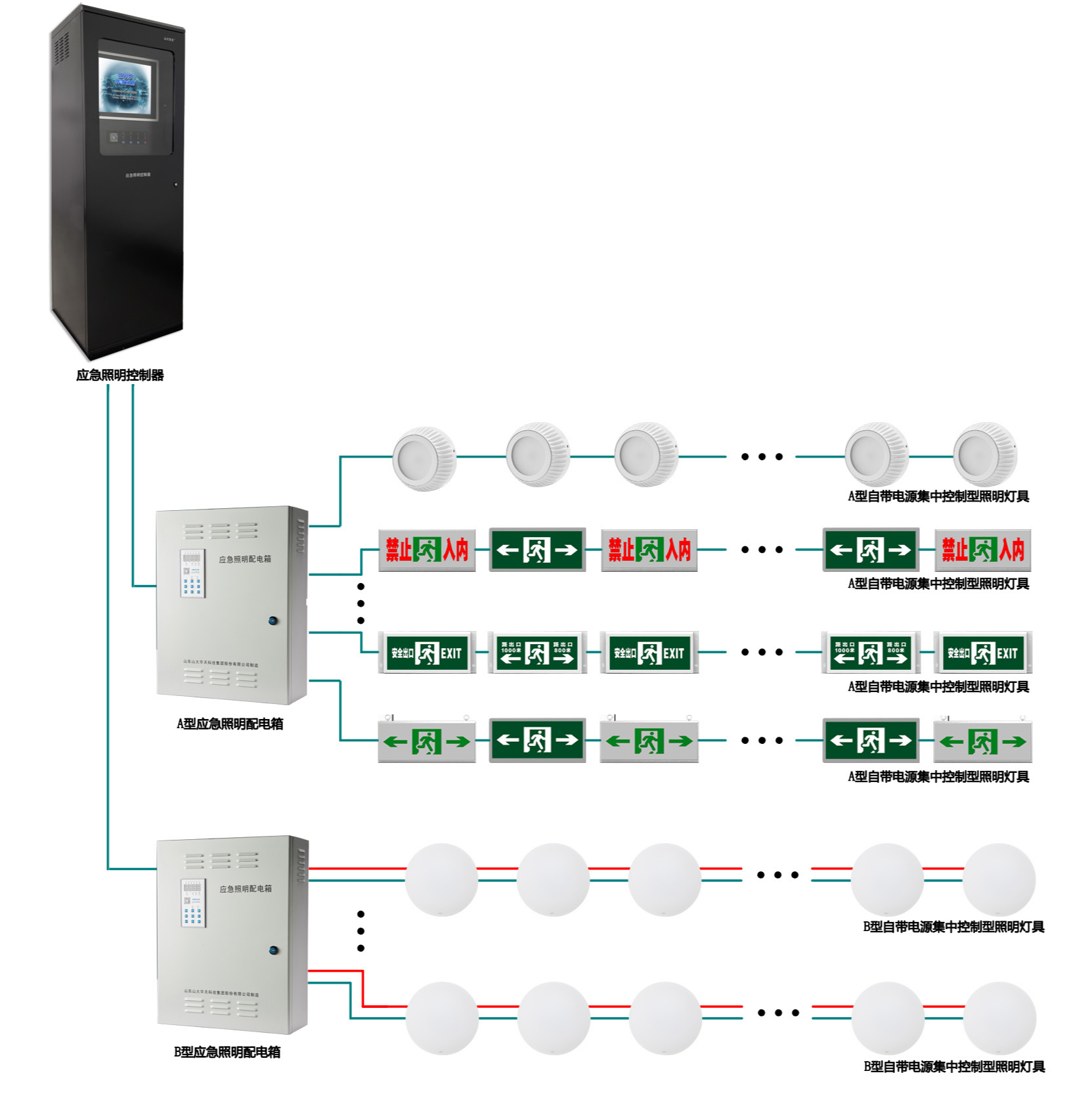

系統類型為集中電源集中控制型/自帶電源集中控制型。
系統由應急照明控制器、應急照明集中電源裝置/應急照明配電箱、集中控制型消防應急燈具等組成。
應急照明控制器放置于24h有人值班場所。
應急照明集中電源/應急照明配電箱安裝在對應樓層配電間，采用集中與分散結合供電方式給終端應急燈具供電。
控制器主機可實現系統設備狀態圖及燈具平面圖顯示，可設置動態疏散指示方案(可選)。
城市軌道交通、隧道、地下管廊項目智能疏散系統應用圖例
應用場所
城市軌道交通、隧道、地下管廊等項目
系統特點
系統類型為集中電源集中控制型。
系統由應急照明控制器、應急照明集中電源裝置和集中電源集中控制型消防應急燈具等組成。
應急照明控制器放置于對應車站車控室。應急照明集中電源安裝于車站對應位置配電間。
地鐵隧道內，配接燈具的范圍不宜超過1000m,配接燈具的范圍不應超過一個區間的1/2。
疏散指示燈沿區間中隔墻兩側每隔10m布置，距離車站與區間分界里程、區間中心分界里程始端1m布置。
安裝于隧道內的標志燈具均需滿足防護等級IP67要求。
控制器主機可實現系統設備狀態圖及燈具平面圖顯示，可設置動態疏敢指示方案。
